Prensas Manuales de Rodilla
La gama EMG de prensas manuales de palanca comprende dos tipos diferentes de prensas:
- Prensas manuales de rodilla, en las que la potencia máxima, de 500 a 2000 kg, se obtiene únicamente al final de la carrera en función de la fuerza ejercida sobre la palanca.
- Prensas manuales de rodilla de alta capacidad, que tienen capacidades significativamente superiores a las de sus homólogas estándar.
Estas prensas son robustas, precisas, flexibles y ergonómicas.
Se utilizan con frecuencia para operaciones de montaje, ensamblaje de anillos o rodamientos, formas peque.as, diversas operaciones de egarzado, etc.
Fáciles y rápidas de instalar, también son rentables. Requieren muy poca inversión.
Junto con los otros 2 tipos de prensas manuales, las prensas manuales de cremallera y las prensas manuales de cremallera de gran capacidad, constituyen la amplia gama de prensas manuales de EMG.
Potencia500 kg |
Recorrido50 mm |
Profundidad de cuello de cisne72 mm |
Altura de cierre42 » 185 mm |
Peso9 kg |

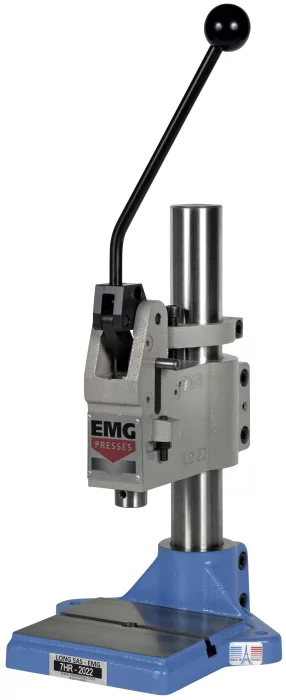

Potencia700 kg |
Recorrido40 mm |
Profundidad de cuello de cisne95 mm |
Altura de cierre35 » 260* mm |
Peso25 kg |
Potencia1 500 kg |
Recorrido30 ou 60 mm |
Profundidad de cuello de cisne102 mm |
Altura de cierre60 » 250 mm |
Peso32 kg |

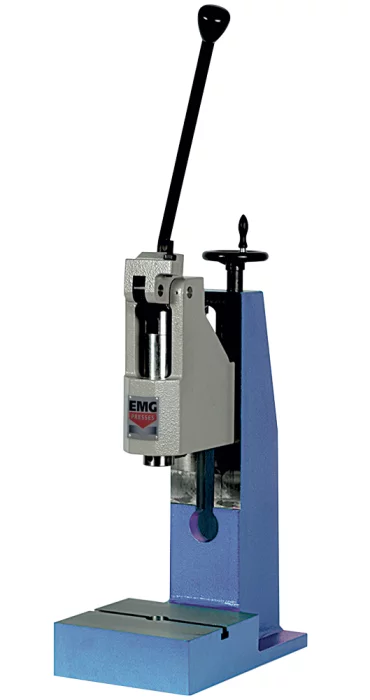

Potencia2 000 kg |
Recorrido60 mm |
Profundidad de cuello de cisne130 mm |
Altura de cierre120 » 280 mm |
Peso65 kg |

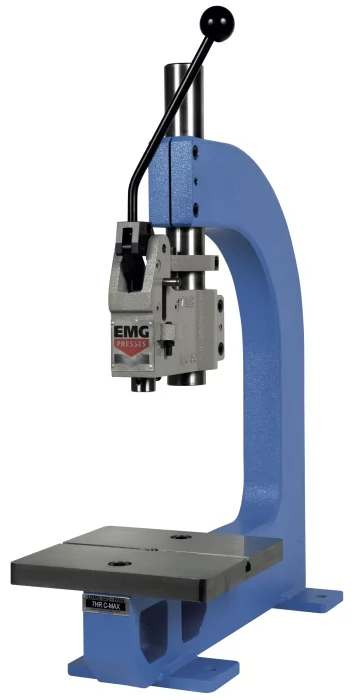

Potencia700 kg |
Recorrido40 mm |
Profundidad de cuello de cisne350 mm |
Altura de cierre80 » 270 mm |
Peso95 kg |
Potencia1 500 kg |
Recorrido30 ou 60 mm |
Profundidad de cuello de cisne220 mm |
Altura de cierre220 » 280 mm |
Peso55 kg |
Potencia2 000 kg |
Recorrido60 mm |
Profundidad de cuello de cisne250 mm |
Altura de cierre230 » 290 mm |
Peso70 kg |
APLICACIONES
OPCIONES PRINCIPALES

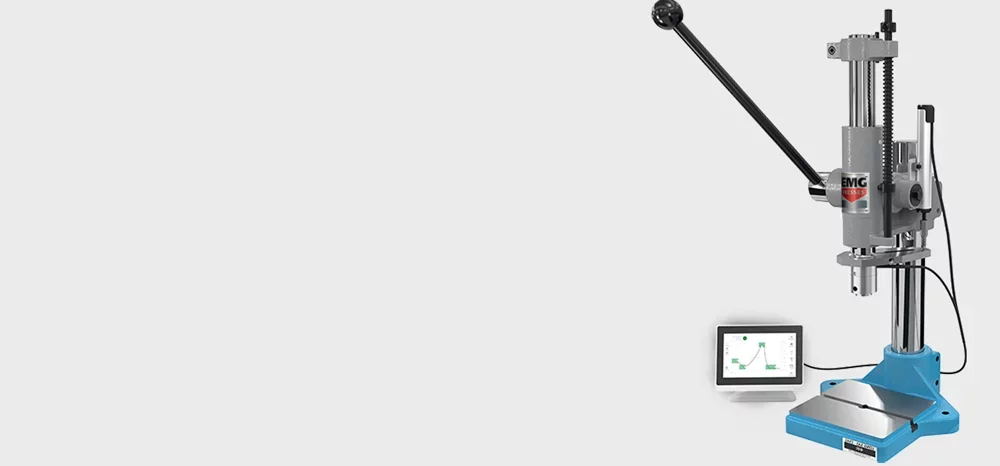

Gestión de la fuerza
PARA PRENSAS MANUALES Y NEUMÁTICAS
Control de calidad mediante sensores de fuerza y/o desplazamiento
EMG ofrece todo tipo de gestión de fuerzas y/o desplazamientos con soluciones de sensores de fuerza y desplazamiento adaptadas a cada necesidad, para un control del 100% de las piezas.

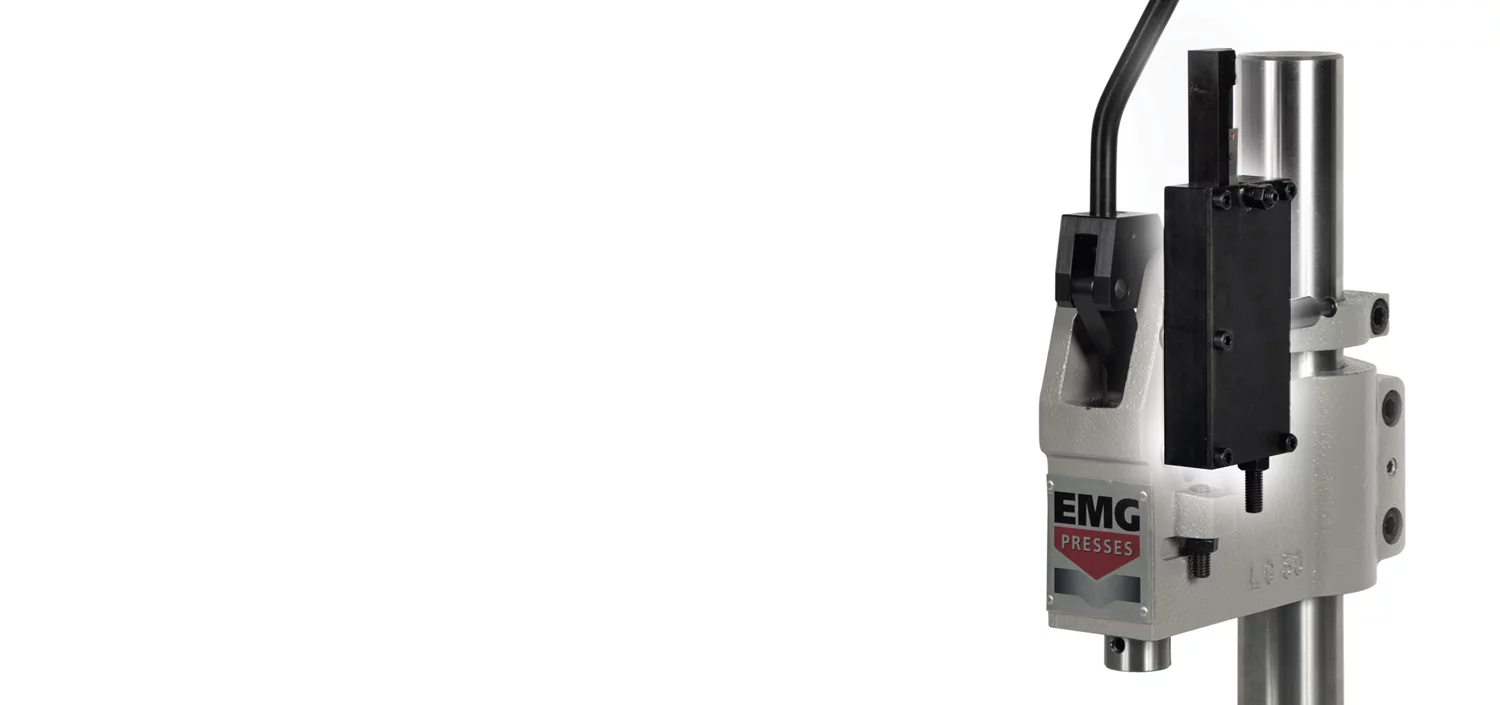

Sistema de no retorno
PARA PRENSAS MANUALES
Sistema de no retorno: proh.be elevar la palanca si no se alcanza el final de carrera
(garantiza la ejecución completa y reproducible de la operación).
Características :
-
Deslizamiento rectificado y bloqueado para rotación, asegurando durabilidad y precisión.
-
Subida automática de la corredera por resorte.
-
Ajuste rápido y fiable de la altura libre.
-
Ajuste preciso del punto muerto inferior mediante un tope mecánico que garantiza la repetitividad del ciclo.
-
Base y cabeza de hierro fundido FGL 250 para mayor robustez y rigidez.
-
Sin mantenimiento ni lubricación.
-
Opción para la fijación en un banco
-
Pintura: Marco en azul cielo, RAL 5015 – Cabeza en gris platino, RAL 7036
Fabricadas em França e certificadas ISO-9001 desde 2000, as prensas manuais EMG oferecem uma vasta gama de opções e adaptações para satisfazer as mais diversas necessidades e requisitos de cada aplicação, tanto na indústria como na construção. As mais variadas operações são realizadas com flexibilidade graças à reserva de potência de cada modelo e a uma precisão global muito rigorosa.
- Altura e curso ajustáveis
- Rápido e fácil de configurar
- Baixo investimento
LONG está também empenhada em conceber e equipar as máquinas especiais requeridas pelas actividades específicas de cada ofício. Para responder às necessidades de aplicações específicas requeridas por certos ofícios e campos de actividade, EMG oferece equipamento especial feito à medida, perfeitamente adaptado às especificações e restrições de produção.
Graças ao seu gabinete de concepção e a uma frota de mais de 40 máquinas de maquinação, a EMG estuda e produz a pedido qualquer modificação ou realização de prensas especiais, bem como pequenas instalações e ferramentas de prensagem, tais como
- Prensagem com alternância offset que permite aumentar a profundidade do pescoço de ganso e da mesa de trabalho.
- Prensa com uma ferramenta de engaste de 3 rebites para segurar uma peça de aço num suporte de aço inoxidável.
- Prensa pneumática com uma ferramenta de corte de 2 posições incorporando um deflector superior para a ejecção de peças.
- Prensa pneumática com painel de controlo eléctrico
APLICACIONES
Las prensas manuales de rodillera pueden utilizarse principalmente para aplicaciones que requieren un alto nivel de esfuerzo a baja altura, como el corte, el prensado y el marcado. Son adecuadas para pequeñas series de producción de piezas de tamaño pequeño a mediano.
En las prensas manuales con palanca basculante, el movimiento de la palanca es muy rápido y ergonómico, ya que se realiza a un máximo de 90° para cubrir toda la carrera de la prensa. La presión nominal desarrollada por este tipo de prensas se obtiene al final de la carrera.
El sistema de gestión de la fuerza permite controlar con rapidez y precisión la calidad de las distintas aplicaciones realizadas con la prensa.
Una prensa manual EMG se entrega con un manual de servicio, un certificado de conformidad CE y planos. Cuenta con una garantía completa de un año en piezas, mano de obra y desplazamiento.
