Presses manuelles à assistance pneumatique
La presse manuelle à assistance pneumatique offre toute la précision de guidage d’une presse manuelle avec la puissance d’une presse pneumatique, elle combine le meilleur des deux technologies, assurant ergonomie, précision et une grande puissance délivrée sans effort inutile.
Le principal atout est de pouvoir tenir la pièce avec la main afin d’assurer un parfait centrage et guidage.
Ces presses sont utilisées pour des travaux de découpe, de pressage, de montage, de rivetage et d'assemblage pour lesquels une course de travail inférieure à 6 mm suffit.
La gamme EMG de presses manuelles à assistance pneumatique se compose de 8 modèles sur 4 bâtis différents.
La puissance nominale indiquée à une pression de 6 bars est proportionnellement réglable en standard de 3 à 6 bars (et en option de 0.5 à 6 bars).
| Potencia250 kg |
| Altura de cierre45 >> 185 mm |
| Profundidad de cuello de cisne80 mm |
| Recorrido de trabajo*5.9 mm |
| Peso38 kg |
| Dimensiones de mesa170 x 150 mm |

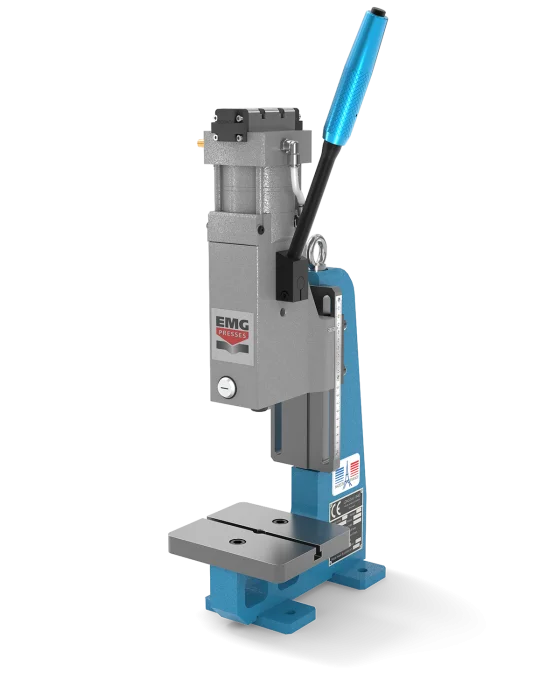

| Potencia500 kg |
| Altura de cierre45 >> 185 mm |
| Profundidad de cuello de cisne80 mm |
| Recorrido de trabajo*5.9 mm |
| Peso38 kg |
| Dimensiones de mesa170 x 150 mm |
| Potencia750 kg |
| Altura de cierre80 >> 240 mm |
| Profundidad de cuello de cisne100 mm |
| Recorrido de trabajo*5.9 mm |
| Peso95 kg |
| Dimensiones de mesa250 x 190 mm |

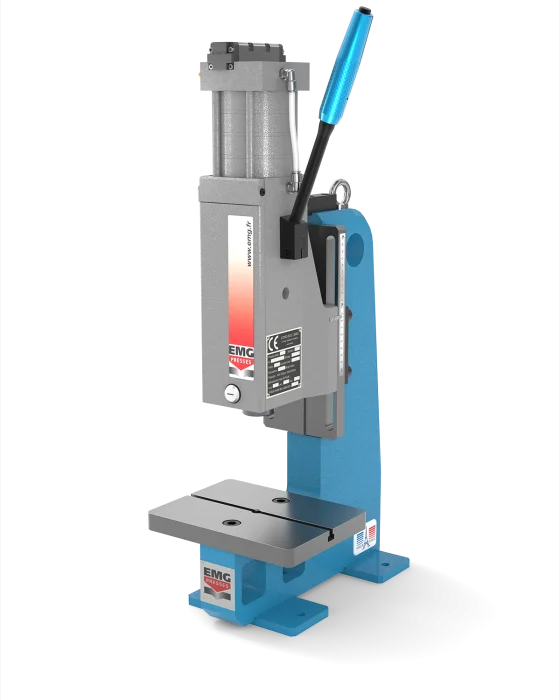

| Potencia1500 kg |
| Altura de cierre80 >> 240 mm |
| Profundidad de cuello de cisne100 mm |
| Recorrido de trabajo*5.9 mm |
| Peso95 kg |
| Dimensiones de mesa250 x 190 mm |
| Potencia2 000 kg |
| Altura de cierre120 >> 280 mm |
| Profundidad de cuello de cisne130 mm |
| Recorrido de trabajo*5.9 mm |
| Peso174 kg |
| Dimensiones de mesa300 x 220 mm |

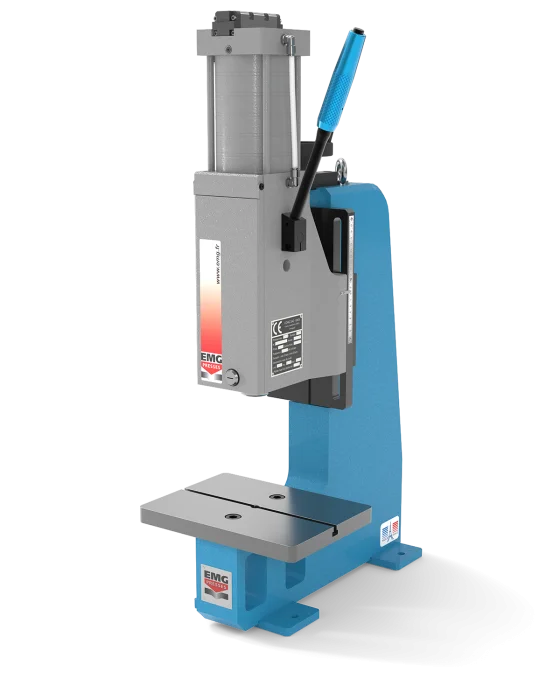

| Potencia3 000 kg |
| Altura de cierre120 >> 280 mm |
| Profundidad de cuello de cisne130 mm |
| Recorrido de trabajo*5.9 mm |
| Peso175 kg |
| Dimensiones de mesa300 x 220 mm |
| Potencia4 000 kg |
| Altura de cierre120 >> 375 mm |
| Profundidad de cuello de cisne170 mm |
| Recorrido de trabajo*5.9 mm |
| Peso290 kg |
| Dimensiones de mesa340 x 270 mm |

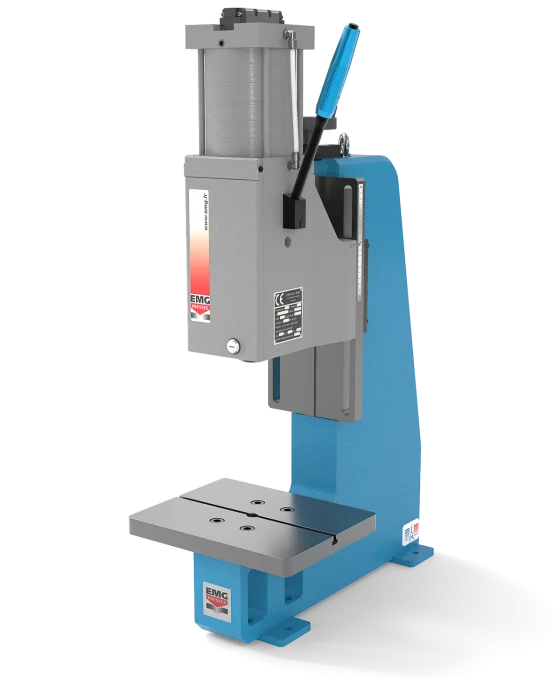

| Potencia5 000 kg |
| Altura de cierre120 >> 375 mm |
| Profundidad de cuello de cisne170 mm |
| Recorrido de trabajo*5.9 mm |
| Peso290 kg |
| Dimensiones de mesa340 x 270 mm |
APLICACIONES
La course totale se réalise ainsi en 2 temps :
- Course d’approche manuelle :
L’actionnement du levier permet de réaliser la course d’approche jusqu’au point de contact des pièces à assembler tout en assurant leur positionnement.
- Course de travail pneumatique :
Une pression sur la commande pneumatique déclenche alors la course de travail avec la puissance pneumatique, sans aucune fatigue pour l’opérateur même avec une puissance délivrée de 5 tonnes.
La puissance nominale indiquée à une pression de 6 bars est proportionnellement réglable en standard de 3 à 6 bars (et en option de 0.5 à 6 bars).
